Digitales Höhenmodell

Das Digitale Höhenmodell (DHM) beschreibt die gesamte Erdoberfläche mit Hilfe einer repräsentativen Menge an dreidimensionalen Punkten. Es untergliedert sich in das Digitale Geländemodell (DGM) und das Digitale Oberflächenmodell (DOM) und daraus abgeleitete Folgeprodukte (zum Beispiel normalisiertes Digitales Oberflächenmodell, Schummerungsbilder, Höhenlinien).

Die räumlichen Punkte (als Datengrundlage des DHM) werden hauptsächlich durch flugzeuggestützte Laserscannerbefliegungen erfasst.

Das Digitale Höhenmodell der Landeshauptstadt Dresden wird in unregelmäßigen Abständen und je nach Datenlage lokal begrenzt aktualisiert. Die letzte großflächige Aktualisierung der Daten erfolgte 2016/17. Je nach Verfügbarkeit kommen dabei dreidimensionale Punktwolken verschiedener Herkunft, zum Beispiel aus Luftbildvermessungs- und Drohnenflügen sowie terrestrischem und flugzeuggestütztem Laserscanning, zum Einsatz.

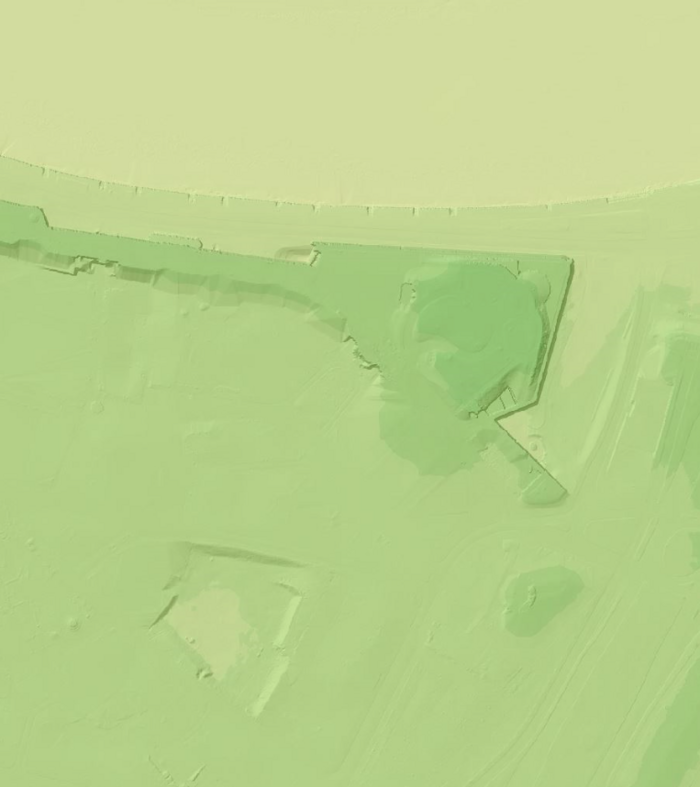

Die Abbildung zeigt das Digitale Geländemodell
Digitales Geländemodell

Anwendungsbeispiele

  • Hochwassermodellierung
  • Höhenprofile und Höhenlinien
  • Grundlage für das 3D-Stadtmodell
  • Lärmkartierung
  • Planungsgrundlage

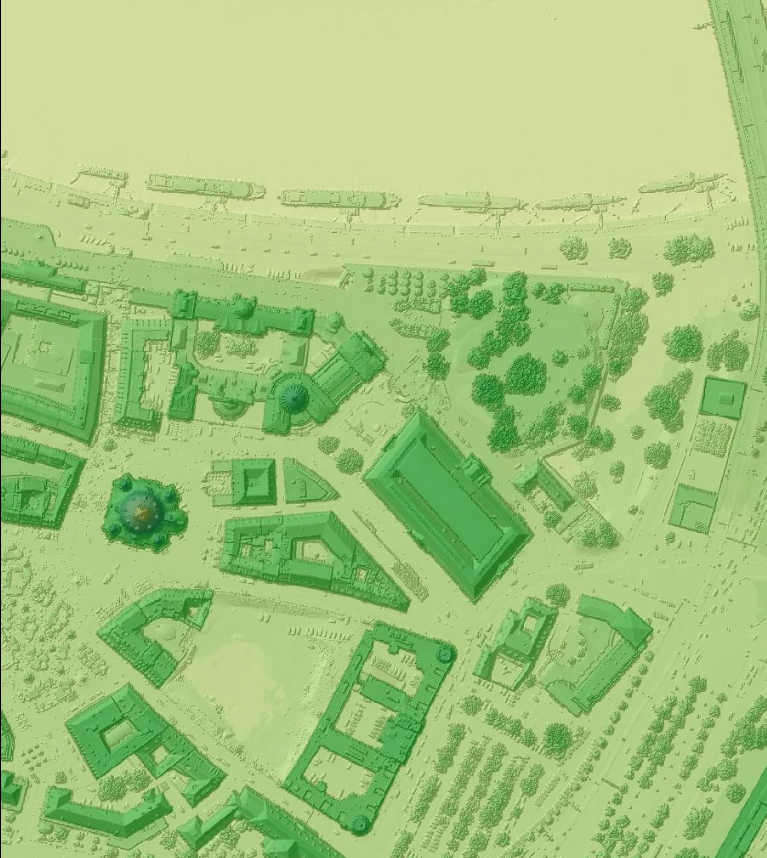

Die Abbildung zeigt das Digitale Oberflächenmodell
Digitales Oberflächenmodell

Technische Daten

  • klassifizierte Punktwolke mit min. 4 Punkten/m²
  • abgeleitete Raster ab 25 cm Auflösung (1 m Open Data)
  • Lagesystem: ETRS89 UTM Zone 33
  • Höhensystem: NHN im DHHN2016
  • geforderte Genauigkeit zu unabhängigen Daten: Lage <0.3 m, Höhe <0.15 m

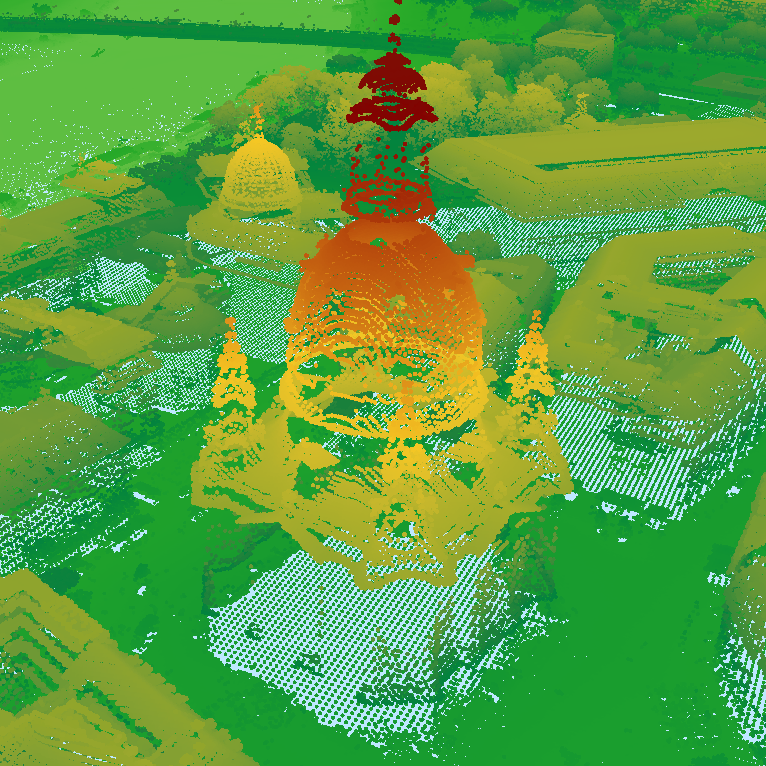

Darstellung der Frauenkirche in Dresden im Punktwolken Modell
Darstellung der Frauenkirche in Dresden im Punktwolken Modell
