Geodaten - Erzeugnisse und Produkte

Bis zur Umstellung auf die digitale Führung wurden alle Flurstücke mit ihren Grenzen, Flurstücksbezeichnungen, Gebäude und Nutzungen in analogen Flurkarten graphisch dargestellt.

Alte Archivkarten erhalten Sie im Maßstab u. a. 1:1000.

geeignet für: Information über Historie des Liegenschaftskatasters
Zielgruppe: Behörden, Interessierte

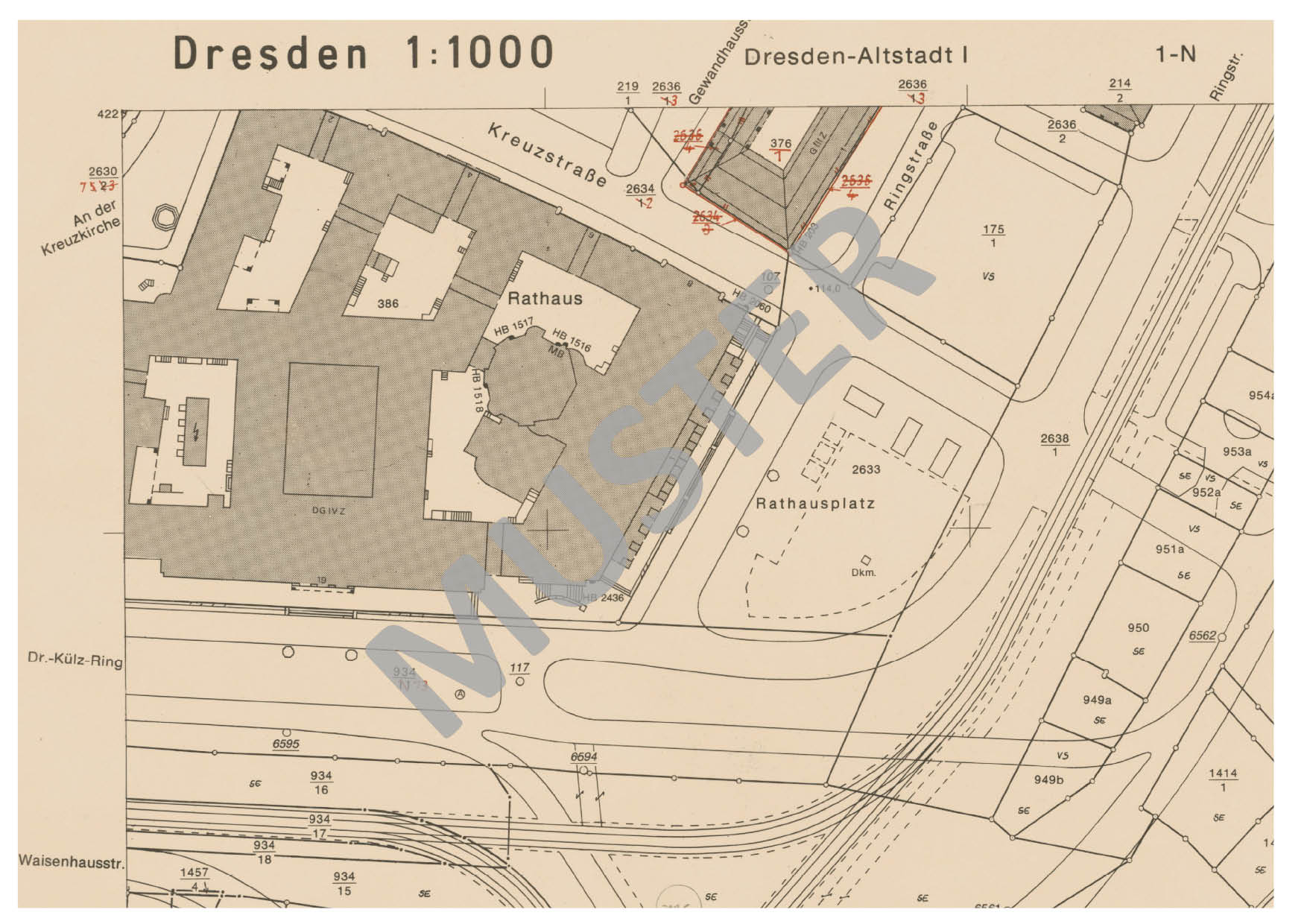

• Beispiel für eine Archivkarte von 1990 (*.pdf, 1 MB)

• Beispiel für eine Archivkarte von 1990 (Hochformat) (*.pdf, 1 MB)

• Aufnahmepunkt (Koordinaten)

Aufnahmepunkte sind Lagefestpunkte, die einen koordinatenmäßigen Anschluss von Vermessungen an das übergeordnete Bezugssystem der Landesvermessung ermöglichen. Aufnahmepunkte sind so gelegen, dass sie gut einsehbar sind. Ein typischer Ort für Aufnahmepunkte sind Fußwege an Straßenkreuzungen. Lagegenauigkeit ±2 cm

geeignet für: Vermessungen im amtlichen Lagereferenzsystem
Zielgruppe: Vermessungsbüros

• Aufnahmepunkt (Festlegungsriss)

Der Festlegungsriss, auch Einmessungsskizze genannt, stellt vereinfacht die topographische Situation um den Aufnahmepunkt mit seinen Sicherungspunkten dar. Anhand von eingetragen Maßen kann der Aufnahmepunkte aufgefunden und Vorort seine Lage z. B. mit einem Messband kontrolliert werden.

geeignet für: Vermessungen im amtlichen Lagereferenzsystem
Zielgruppe: Vermessungsbüros

• Beispiel für eine Liste von Aufnahmepunkte (*.pdf, 18 KB)

• Beispiel für einen Festlegungsriss (*.pdf, 1 MB)

• Digitales Höhenmodell (DHM)
  • beschreibt die gesamte Erdoberfläche mit Hilfe einer repräsentativen Menge an dreidimensionalen Punkten

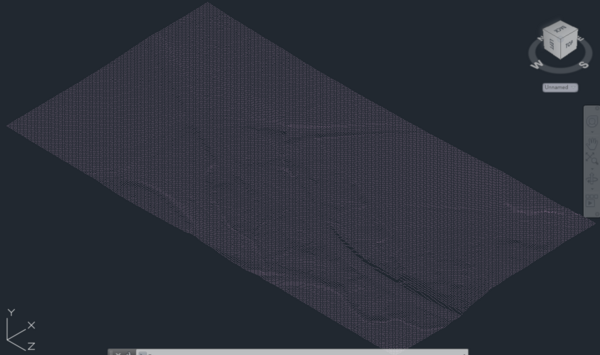

  • untergliedert sich in das Digitale Geländemodell (DGM) und das Digitale Oberflächenmodell (DOM) und daraus abgeleitete Folgeprodukte (z. B. normalisiertes Digitales Oberflächenmodell, Schummerungsbilder, Höhenlinien)
  • räumliche Punkte - als Datengrundlage des DHM - werden hauptsächlich durch flugzeuggestützte Laserscannerbefliegungen erfasst

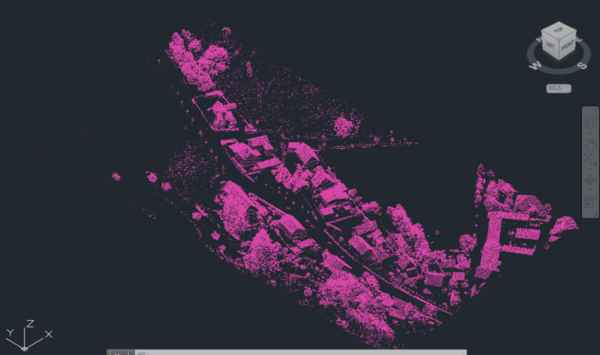

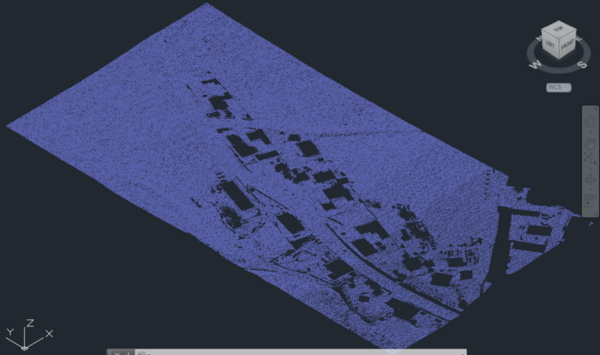

  • dreidimensionale Punktwolken z. B. aus Luftbildvermessungs- und Drohnenflügen sowie terrestrischem und flugzeuggestütztem Laserscanning



• Testdateien Digitales Geländemodell (*.zip, 64 MB)

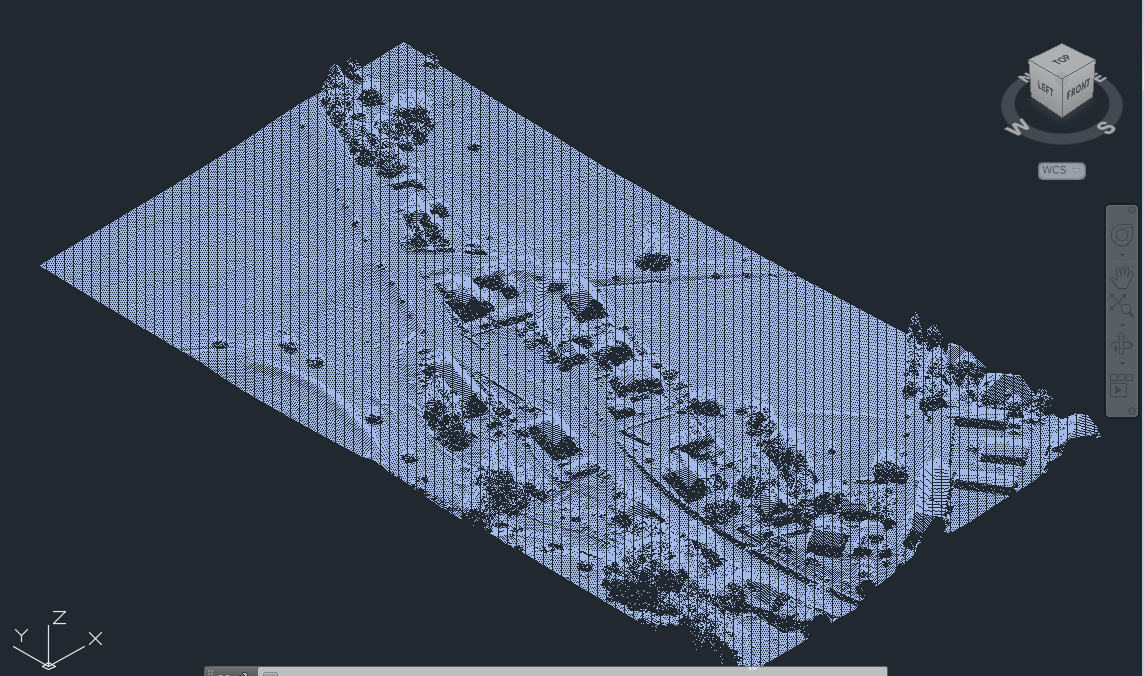

• Testdateien Digitales Oberflächenmodell (*.zip, 65 MB)

• Testdateien Laserscannerdaten (*.zip, 32 MB)

• Testdateien Laserscannerdaten (*.zip, 17 MB)

Weiter führende Informationen finden Sie direkt auf der Seite des Digitalen Höhenmodells.

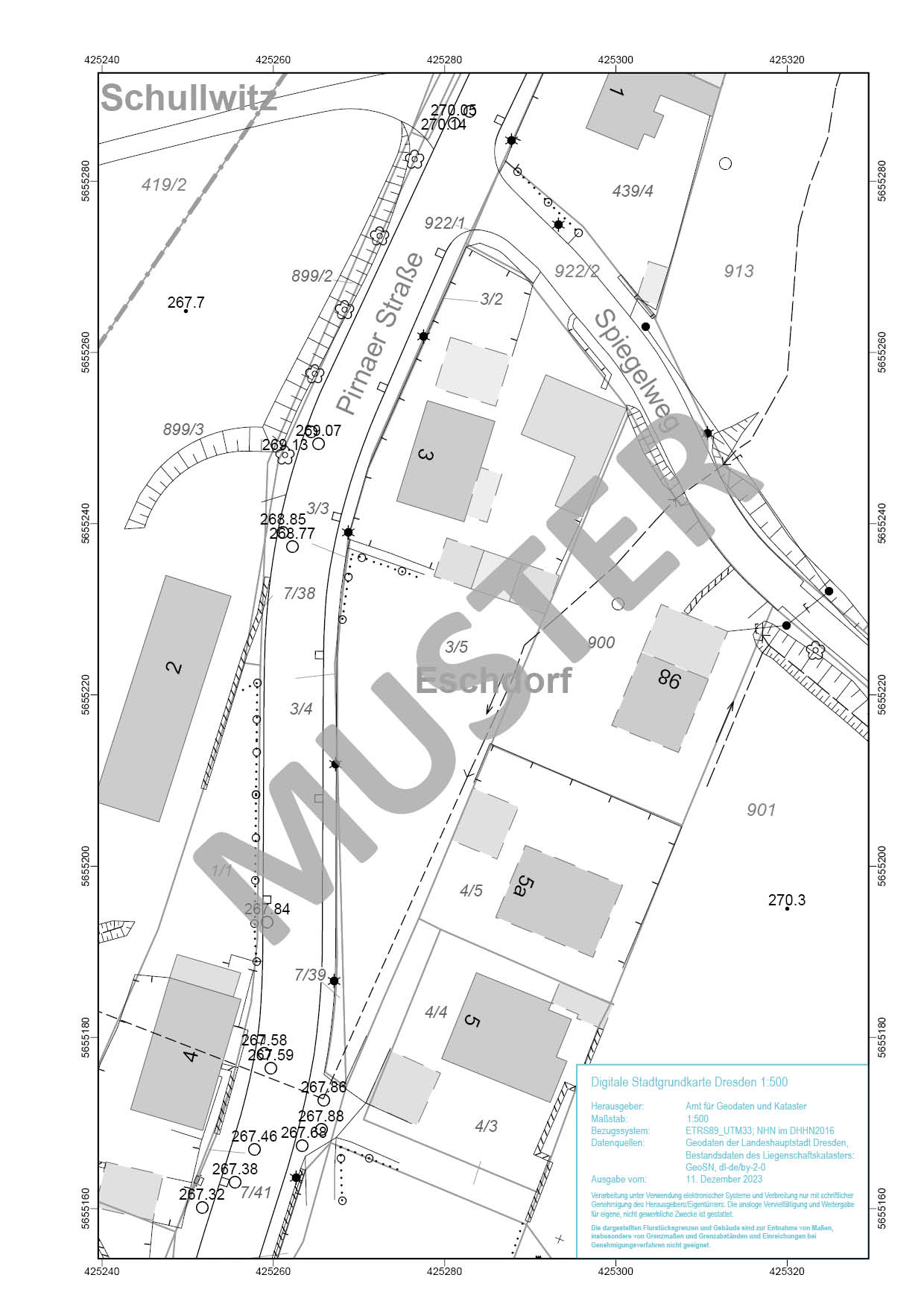

• Digitale Stadtgrundkarte
  • Standardmaßstab 1:500
  • Topographie des Stadtgebietes
    • wie Straßen- und Wegebegrenzungen, Mauern, Zäune, Bäume, Relief, Gewässer, oberirdische Objekte der Ver- und Entsorgung (z. B. Abwasserschacht mit Höhenangaben), vorrangig im öffentlichen Bauraum
    • weitere Inhalte wie Gebäude, Flurstücksgrenzen/ -nummern und Straßennamen
  • Daten der Stadtgrundkarte finden Verwendung in:
    • Wirtschaft und Verwaltung: Grundlage in Geoinformationssystemen, z. B. als Hintergrundkarte für die Leitungsdokumentation verschiedener Ver- und Entsorgungsunternehmen
    • Privater Bereich: analoger Auszug aus der Stadtgrundkarte beispielsweise für den Antrag auf Sondernutzung beim Straßen- und Tiefbauamt

• Testdaten Digitale Stadtgrundkarte 1:500 (DSGK) (*.zip, 473 KB)

• Flurstücksnachweis

Er enthält Informationen zu den im Liegenschaftskataster gespeicherten Bestandsdaten für jeweils ein Flurstück.

• Flurstücks- und Eigentumsnachweis*

Der Flurstücks- und Eigentumsnachweis enthält Informationen zu den im Liegenschaftskataster gespeicherten Bestandsdaten sowie Angaben zu den Grundstückseigentümern mit den Eigentumsverhältnissen und Inhabern sonstiger grundstücksgleicher Rechte für jeweils ein Flurstück.

• Flurstücks- und Eigentumsnachweis mit Angaben zu benachbarten Flurstücken*

Enthält die im Liegenschaftskataster gespeicherten Bestandsdaten zu einem Flurstück mit den Angaben zu den Eigentümern, Erbbau- und Nutzungsberechtigten benachbarter Flurstücken.

* Nach § 11 Sächsisches Vermessungs- und Katastergesetz (SächsVermKatG) werden Eigentümerdaten des amtlichen Vermessungswesens nur bereitgestellt, wenn ein berechtigtes Interesse des Antragstellers besteht und offenkundig schutzwürdige Interessen Betroffener nicht entgegenstehen. Kein berechtigtes Interesse haben nach der Rechtsprechung z. B. Kauf- oder Mietinteressenten, die durch die Einsicht erst den Namen des Eigentümers erfahren wollen. Gleiches gilt für Makler, die für potentielle Käufer Eigentümerauskunft begehren.

Die Eigentümerdaten werden nachrichtlich vom zuständigen Grundbuchamt in das Liegenschaftskataster übernommen. Der Empfänger darf die übermittelten Eigentümerdaten nur für die beantragten Zwecke verwenden, zu deren Erfüllung sie ihm übermittelt worden sind. Eine darüber hinausgehende Verwendung, Veröffentlichung oder Weitergabe an Dritte ist nicht gestattet.

Ansichtsexemplare und Testdaten für Auszüge aus dem Liegenschaftskataster

• Flurstücksnachweis (*.pdf, 9 KB)

• Flurstücks- und Eigentumsnachweis (*.pdf, 9 KB)

• Flurstücks- und Eigentumsnachweis mit Angaben zu benachbarten Flurstücken (*.pdf, 10 KB)

Bei der Fortführung des Liegenschaftskatasters werden Veränderungen im Bestand (Zerlegung, Verschmelzung) und in der Beschreibung von Flurstücken (z. B. Flächengröße, Nutzung, Lagebezeichnung) in einem Fortführungsnachweis (FN) (früher: Veränderungsnachweis (VN)) abgebildet. Er enthält einen beschreibenden Teil, in dem der alte und neue Bestand gegenübergestellt und die Änderungen nach Umfang und Anlass erläutert sind sowie zur Veranschaulichung eine Liegenschaftskarte vor und nach der Änderung.

geeignet für: Vorlage beim Notar
Zielgruppe: Eigentümer, Erwerber

Testdaten

• Beispiel für einen Fortführungsnachweis (*.pdf, 393 KB)

Der Fortführungsriss dokumentiert das Ergebnis von Katastervermessungen und Abmarkungen, zum Beispiel von Grenzbestimmungen oder Gebäudeaufmessungen. Die Darstellung muss nicht maßstabsgerecht sein. Er dient in erster Linie zur Fortführung des Liegenschaftskatasters und ist eher für Vermessungsfachkräfte „lesbar“.

Zum Fortführungsriss gehören ein Titelblatt, der darstellende Teil, die Niederschrift zum Grenztermin und eine Punktliste.

Früher bestand der Fortführungsriss - die ältere Bezeichnung ist Messungsmanual - meist nur aus einer unmaßstäblichen Skizze mit direkt ablesbaren Maßen.

geeignet für: Informationen über durchgeführte Vermessung
Zielgruppe: Eigentümer, Vermessungsbüros

• Beispiel für einen Fortführungsriss mit Punktnummern (*.pdf, 3 MB)

• Beispiel für einen Fortführungsriss mit Streckenlängen (*.pdf, 3 MB)

• Jährlich erscheinender Grundstücksmarktbericht zum Stadtgebiet Dresden (auch ältere Jahrgänge sind erhältlich)

  • Bestellungen können mit dem Formular Bestellung Grundstücksmarktbericht an geoservice@dresden.de gesendet werden
• Bodenrichtwertkarten ab 1991 (kostenfrei über den Themenstadtplan)
• Besondere Bodenrichtwertkarte - Sanierungsgebiet (kostenfrei über den Themenstadtplan)
• Spezielle Analysen zum Grundstücksmarkt auf Anfrage über den Gutachterausschuss möglich

Weiter führende Informationen finden Sie direkt beim Gutachterausschuss.

• Leitungskarte "Sonstige" Eigentümer 1:500
  • Ver- und Entsorgungsleitungen und unterirdische Bauwerke, die nicht im Eigentum der Hauptver- und -entsorgungsbetriebe der Stadt Dresden sind
    • Kartengrundlage für die Leitungskarte "Sonstige" Eigentümer bildet die Stadtgrundkarte
    • Karteninhalte wie:
      • die Straßenentwässerung beim Straßen- und Tiefbauamt
      • Anlagen des Eigenbetriebes Sportstätten
      • Antennenkabel im öffentlichen Bauraum
      • dargestellt wird der Leitungsverlauf im öffentlich zugänglichen Bauraum
  • Die Aktualisierung der Daten erfolgt nur nach Eingang neuer Einmessungsunterlagen der Eigentümer. Sie finden keine Angaben zu: SachsenEnergie AG, Stadtentwässerung Dresden GmbH, Deutschen Telekom AG, Dresdner Verkehrsbetriebe AG, Öffentliche Beleuchtung und Lichtsignalanlagen. Die Ansprechpartner finden Sie im Informationsblatt zu Ver- und Entsorgungsleitungen.

Testdateien Leitungsinformation

• Leitungsinfo "Sonstige" Eigentümer - PDF (*.pdf, 638 KB)

• Leitungsinfo "Sonstige" Eigentümer - DXF/Shape (*.zip, 100 KB)

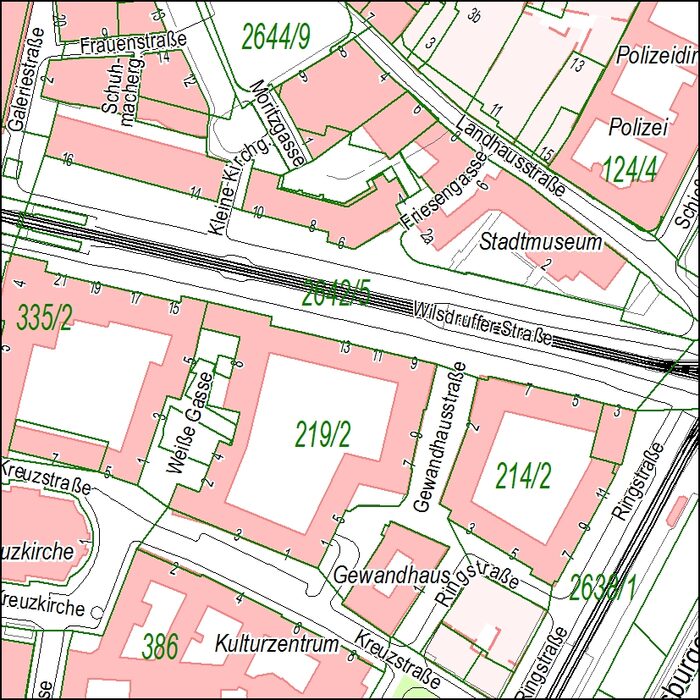

• Liegenschaftskarte farbig – Auszug aus dem Liegenschaftskataster

Die Liegenschaftskarte - oft als Flur- oder Katasterkarte bezeichnet - ist eine maßstäbliche Darstellung der geometrischen Lage aller Flurstücke mit ihren Grenzen, Flurstücksbezeichnungen, Gebäuden (soweit eingemessen) und Nutzungen.

geeignet für: Bauantrag, Grundstücksverkehr, Finanzierung
Zielgruppe: Eigentümer, Planungsbüros

• Liegenschaftskarte mit Katasternachweis nach § 12 Abs. 2 SächsVermKatGDVO

Hierbei handelt es sich um eine farbige Ausgabe der Liegenschaftskarte mit der besonderen Kennzeichnung von Flurstücksgrenzen, die nach dem 31. August 2003 durch eine Katastervermessung und Abmarkung bestimmt wurden.

geeignet für: Bauantrag
Zielgruppe: Eigentümer, Planungsbüros

Ansichtsexemplare der Liegenschaftskarten

• Auszug aus der Liegenschaftskarte (*.pdf, 543 KB)

• Liegenschaftskarte 1:1000 mit Katasternachweis nach § 12 Abs. 2 SächsVermKatGDVO (*.pdf, 492 KB)

• Jährlich erscheinende Liegenschaftszinssätze sind ein Bestandteil des Grundstücksmarktberichtes zum Stadtgebiet Dresden (auch ältere Jahrgänge sind erhältlich)

  • Bestellungen können mit dem Formular Bestellung Liegenschaftszinssätze an geoservice@dresden.de gesendet werden
  • es können auch nur die Liegenschaftszinssätze bestellt werden
• Bodenrichtwertkarten ab 1991 (kostenfrei über den Themenstadtplan)
• Besondere Bodenrichtwertkarte - Sanierungsgebiet (kostenfrei über den Themenstadtplan)
• Spezielle Analysen zum Grundstücksmarkt auf Anfrage über den Gutachterausschuss möglich

Weiter führende Informationen finden Sie direkt beim Gutachterausschuss.

Luftbilder sind analoge oder digitale photographische Abbilder der Erdoberfläche aus der Vogelperspektive und enthalten alle zum Zeitpunkt der Aufnahme sichtbaren Landschaftsdetails. Je nach Orientierung der Aufnahmeachse im Raum unterscheidet man Schräg- und Senkrechtaufnahmen. Luftbilder werden von verschiedenen Flugkörpern aus aufgenommen. Zum Einsatz kommen dabei in bewährter Weise Flugzeuge, Hubschrauber oder auch Drohnen.

Luftbilder besitzen als zentralperspektive Aufnahmen (geneigtes Strahlenbündel beim Aufnahmevorgang) keinen einheitlichen Bildmaßstab. Sie sind insbesondere in unebenem Gelände nicht verzerrungsfrei, d.h. Höhenunterschiede im Gelände äußern sich als Lagefehler im Luftbild (z.B. umkippende Häuserfassaden*). Durch Entzerrung können diese Lagefehler entfernt werden. Wird dazu ein Geländemodell eingesetzt, entsteht als Produkt ein sogenanntes Orthophoto. Wird dagegen ein Oberflächenmodell verwendet, welches auch die aus dem Gelände herausragenden topographischen Objekte, wie z.B. Gebäude, Dämme, Deiche, Bäume usw. beinhaltet, erhält man ein True Orthophoto.

Weitere Informationen finden Sie auf der Seite Luftbilder.

Vergleich von den verschiedenen Möglichkeiten der Ausgabe von Bildern:



Testdaten von Luftbilder, Orthophotos und True Orthophotos

• Beispiel für ein Luftbild (Senkrechtaufnahme) der Altstadt Dresden (*.tiff, 49 MB)

• Beispiel für ein Luftbild (Senkrechtaufnahme) der Neustadt Dresden (*.tiff, 4 MB)

• Beispiel Orthophoto - Dresden 2021 (*.pdf, 13 MB)

• Beispiel Orthophoto mit Grenzen - Dresden 2021 (*.pdf, 13 MB)

• Orthophoto 20cm jpg (*.zip, 2 MB)

• Orthophoto 20cm tif (*.zip, 12 MB)

• Orthophoto 20cm ecw (*.zip, 2 MB)

• Beispiel True Orthophoto - Dresden 2021 (*.pdf, 13 MB)

• Beispiel True Orthophoto mit Grenzen - Dresden 2021 (*.pdf, 13 MB)

• True Orthophoto 10cm ecw (*.zip, 5 MB)

• True Orthophoto 10cm jpg (*.zip, 6 MB)

• True Orthophoto 10cm tif (*.zip, 45 MB)

Die Punktliste enthält Informationen zu Grenzpunkten, Gebäudepunkten, Aufnahmepunkten und sonstigen Vermessungspunkten, deren Koordinaten auf der Grundlage von Vermessungsergebnissen berechnet worden sind.

Punkte mit Präsentationskoordinaten werden in der Punktliste nicht ausgewiesen. Präsentationskoordinaten sind Koordinaten, die in einem graphischen Verfahren zur Darstellung eines Punktes in der Liegenschaftskarte erzeugt wurden.

geeignet für: Berechnung von Grenzlängen und Grenzabständen zu Gebäuden
Zielgruppe: Vermessungs- und Planungsbüros

• Beispiel für eine Punktliste (*.pdf, 21 KB)

Replikation aus den Bestandsdaten/Liegenschaftskarte DXF/DWG/SHAPE/GeoTIFF und Replikation aus den Bestandsdaten/Liegenschaftskarte NAS mit/ohne Eigentümerdaten.
Die Daten der Liegenschaftskarte sind zur Entnahme von Maßen, insbesondere von Grenzabständen, nicht geeignet! Der Nachweis der Gebäude und der Nutzungen von Flurstücken kann in der Liegenschaftskarte von dem örtlichen Bestand abweichen. Als Nutzung eines Flurstücks wird die zum Zeitpunkt der Erfassung festgestellte tatsächliche Nutzung geführt.

Die Koordinaten der Liegenschaftskarte haben unterschiedliche Genauigkeiten und können i. d. R. nur für graphische Darstellungen benutzt werden. Koordinatenangaben für Grenzpunkte machen das Aufsuchen und Überprüfen der Grundstücksgrenzen durch Öffentlich bestellte Vermessungsingenieure
(z. B. Grenzfeststellung) in der Örtlichkeit nicht überflüssig. Dies gilt insbesondere dann, wenn grenznahe Gebäude zu errichten sind oder ein exakter Grenzabstand eingehalten werden muss.

Testdaten

• Testdaten ALKIS - DWG (*.zip, 198 KB)

• Testdaten ALKIS - DXF (*.zip, 157 KB)

• Testdaten ALKIS - NAS (*.zip, 130 KB)

• Testdaten ALKIS - NAS mit Eigentümerdaten (*.zip, 19 KB)

Als Städtischer Höhenfestpunkt wird ein geodätischer Festpunkt bezeichnet, der speziell als Ausgangspunkt für die Höhenmessung (technisches oder Präzisions-Nivellement) dient. Er muss eine besonders hohe Stabilität der Vermarkung besitzen, da der Anspruch an die Genauigkeit 1 Millimeter oder kleiner ist. Die Punkte des Dresdner Höhennetzes sind deswegen auf/an bautechnisch stabilen Orten/Gebäuden angebracht.

Im Themenstadtplan der Stadt Dresden können Sie sich die Städtischen Höhenfestpunkte mit den dazugehörigen Punktnummern anzeigen lassen.

Zielgruppe: Behörden, Vermessung- und Planungsbüros, Baubetriebe

• Beispiel für die Ausgabe von einem Städtischen Höhenfestpunkt (*.pdf, 112 KB)

• Katasterübersichtskarte 1:5000 (KUEK5)
  • eignet sich für die Darstellung größerer Gebiete, z. B. die Abbildung einer Gemarkung
  • Kartenelemente:
    • Gemarkungsgrenzen und -namen
    • Flurstücksgrenzen
    • ausgewählte Flurstücksnummern
    • Straßen- und Wegebegrenzungen mit amtlichen Straßennamen
    • generalisierte/formvereinfachte Gebäude mit ausgewählten Hausnummern
    • Schienennetz
    • Gewässer
    • ausgewählte Grünflächen
    • Beschriftung ausgewählter öffentlicher Gebäude

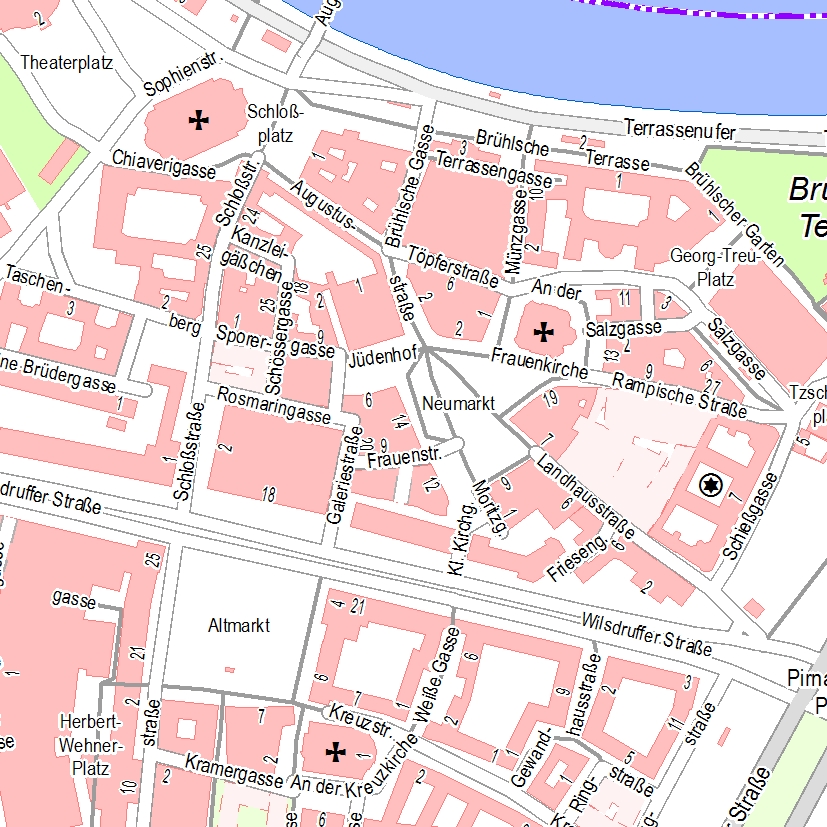

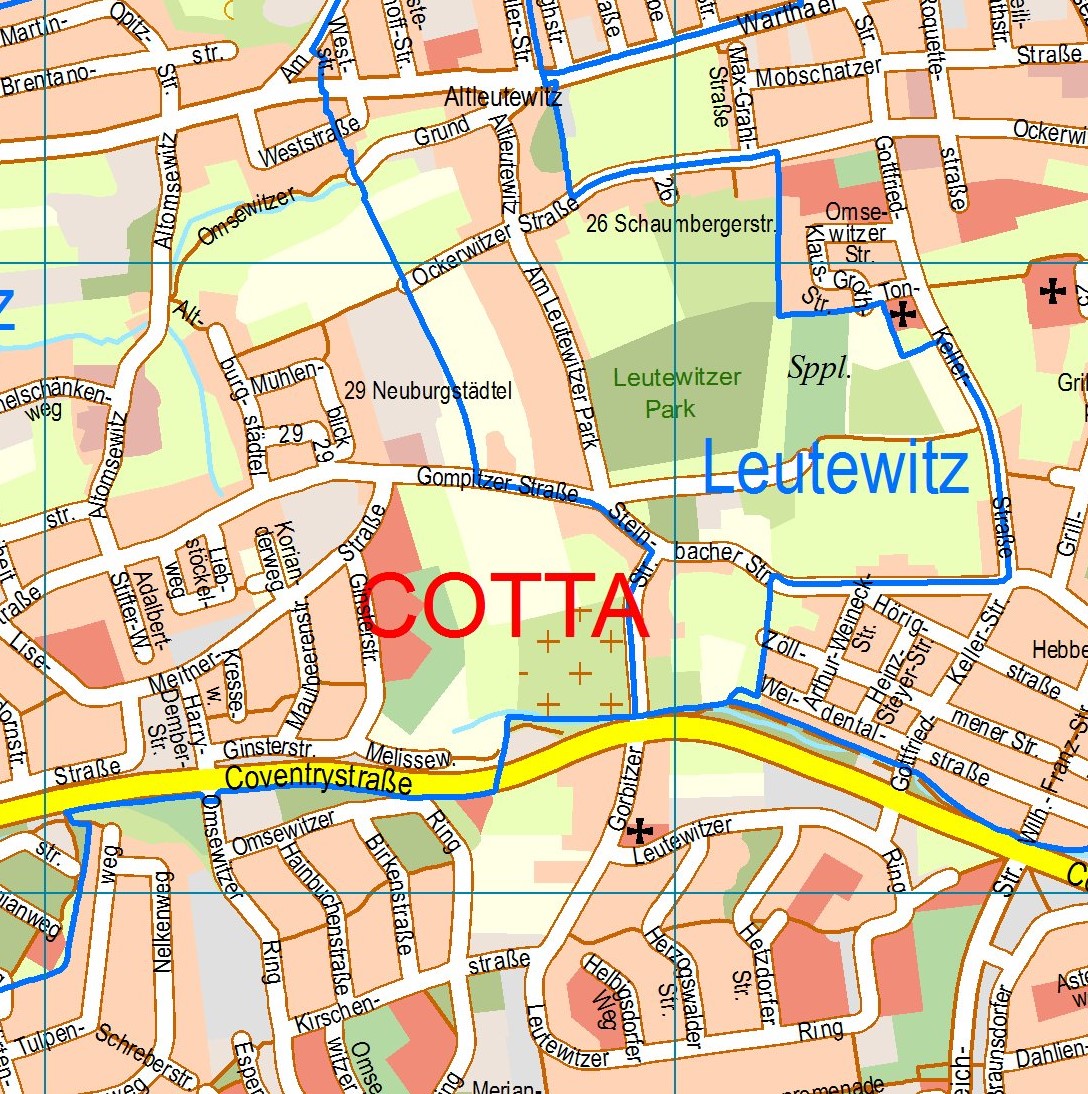

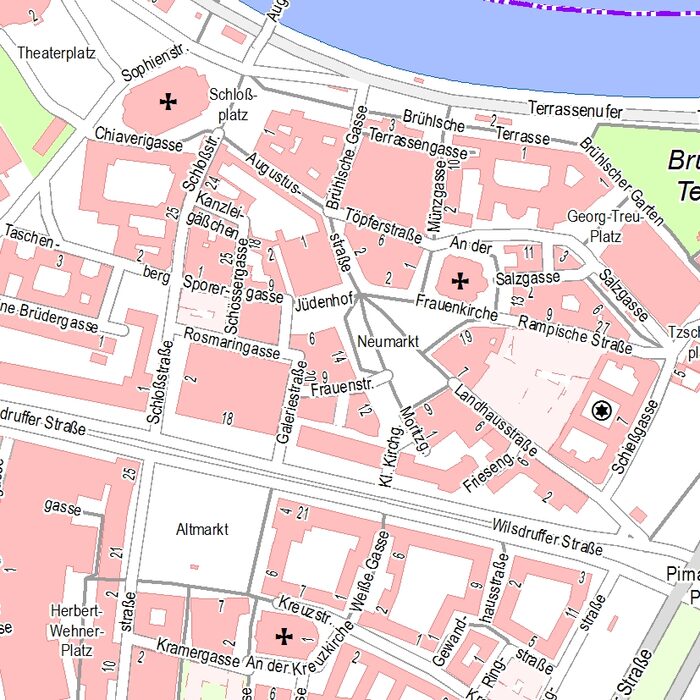

• Übersichtskarte 1:25000 (UEK25)
  • eignet sich als Kartengrundlage für eigene thematische Inhalte, z. B. für die Kennzeichnung von Standorten
  • Kartenelemente:
    • klassifizierte Straßennetz mit amtlichen Straßennamen
    • bebaute Flächen
    • Gewässer
    • Grünanlagen
    • ausgewählte öffentliche Gebäude
    • Stadtbezirks-, Ortschafts- und Gemarkungsgrenzen und -namen

Testdaten

• Katasterübersichtskarte 1:5000 (*.zip, 319 KB)

• Übersichtskarte 1:25000 - DXF (*.zip, 53 KB)

  Weitere Testdateien finden Sie unter der Seite Übersichtskarte Dresden

• 3D-Stadtmodell (Gebäude)

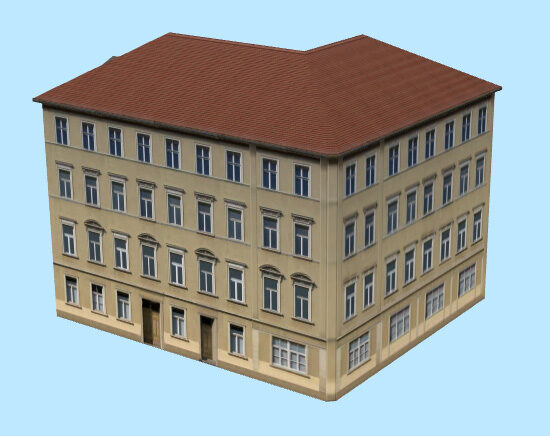

  • Im digitalen 3D-Stadtmodell können Geodaten in einer 3D-Umgebung zusammengeführt und dargestellt werden, Beispielhaft zu sehen in unserer interaktiven 3D-Anwendung
  • 3D-Gebäudemodelle sind in verschiedenen Detailgraden verfügbar (Level of Detail):

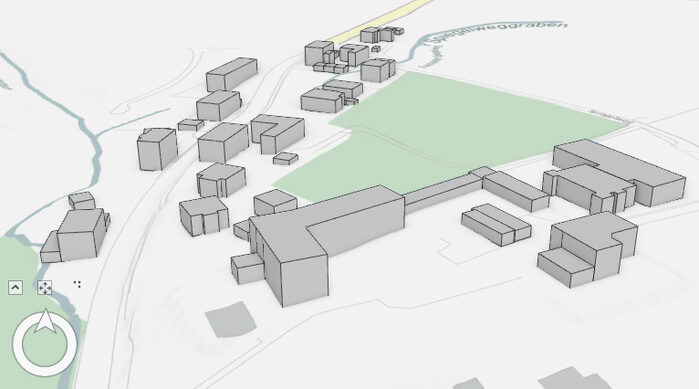

    • LOD1 – Blockmodelle mit Flachdach und mittlerer Höhe

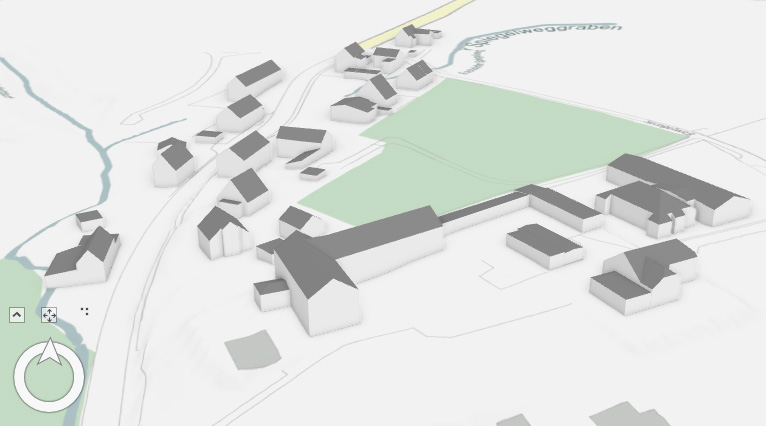

    • LOD2 – Gebäude mit einfacher Dachform
    • LOD3 – Gebäude mit Texturen (nur Leitbauten)
    • Datei-Formate: 3ds, dxf, dwg, skp, Esri-shp, citygml
  • weitere Grundlagen des 3D-Stadtmodells sind kommunale Geobasisdaten, wie ein Digitales Höhenmodell, Orthobilder, Gebäude der Liegenschaftskarte, Vegetation, sowie 3D-Modelle von Brücken, Bauwerken und Stadtmöblierung
  • Mögliche Anwendungen:
    • 3D-Ansichten von Planungsvarianten und Bebauungsplänen im Bestand
    • Umweltanalysen zu Lärm- und Hochwasserausbreitung
    • Präsentation von Wirtschaftsstandorten

 Weiterführende Informationen finden Sie direkt auf der Seite des digitalen 3D-Stadtmodells Dresdens

Testdaten 3D-Gebäudemodelle

• 3D-Gebäudemodelle LOD1 (*.zip, 1 MB)

• 3D-Gebäudemodelle LOD2 (*.zip, 1 MB)

• 3D-Gebäudemodelle LOD3 (*.zip, 7 MB)

• 3D-Sonderanfertigungen (*.zip, 10 MB)

• Anforderungskatalog Vermessungsleistungen (*.pdf, 505 KB)

• Vorschrift zur Führung des Digitalen Stadtkartenwerkes 1:500 der Landeshauptstadt Dresden (*.pdf, 2 MB)

• Musterdaten der digitalen Stadtkarte 2019 im Shape-Format (*.zip, 4 MB)

• Datenmodell Leitungskarte "Sonstige" Eigentümer (*.pdf, 127 KB)

• Datenmodell Leitungskarte "Sonstige" Eigentümer (*.zip, 58 KB)

• Merkblatt zur Einmessung von Straßenentwässerungsanlagen (*.pdf, 101 KB)

• Lichtsignalanlagen Anlage Symbole und Linien (*.zip, 67 KB)

• Merkblatt zur Einmessung von Lichtsignalanlagen (Stand 01.10.2022) (*.pdf, 487 KB)

• Datenmodell Leitungskarte Öffentliche Beleuchtung (*.pdf, 82 KB)

• Datenmodell Leitungskarte Öffentliche Beleuchtung (*.zip, 102 KB)

• Hinweise zur Einmessung von Straßenbeleuchtungsanlagen (Stand 14.12.2021) (*.pdf, 914 KB)
