Mulden-Rigolen-Versickerung

Prinzip

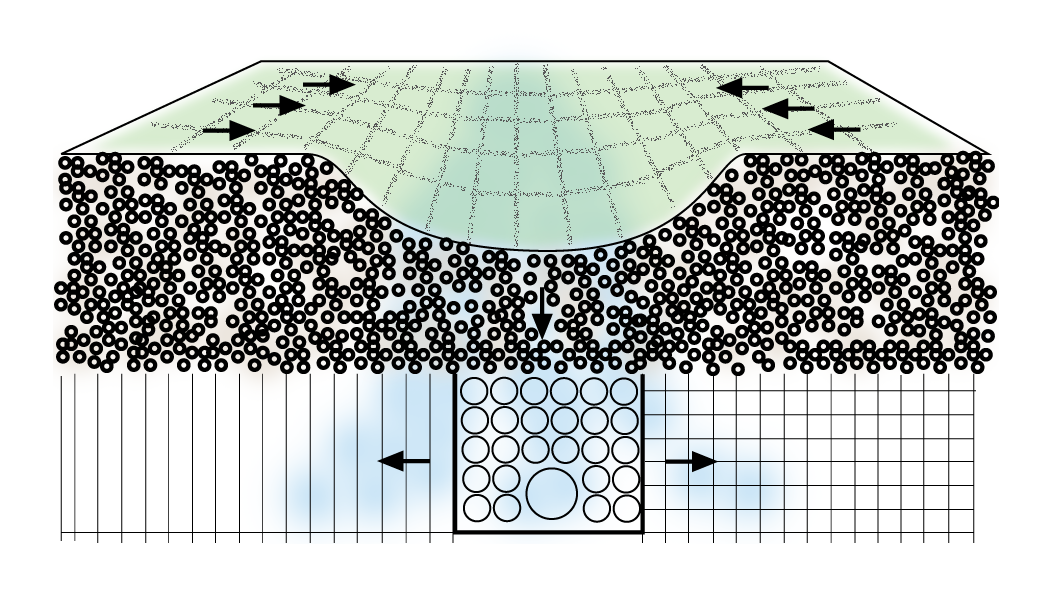

• Regenwasser wird in eine flache, bewachsene Bodenvertiefung geleitet, dort kurzfristig gespeichert oder versickert und dann einer unterhalb angeordneten Rigole zugeführt
• dieser zweite Speicher versickert das Wasser langsam in den Untergrund
• durch verdunstungsfördernde Pflanzen und variable Formen lassen sich Mulden als gärtnerisches Gestaltungselement nutzen

Anwendungsbereich

• bei mittlerer bis geringer Durchlässigkeit des Bodens
• Mulde (k_f ~ 1 x 10^-5 m/s), Rigole (k_f > 1 x 10^-6 m/s)
• bei sehr gering durchlässigem Unterboden ist eine zusätzliche Ableitung nötig
• bei beschränkten Platzverhältnissen

Vorrausetzungen

• Begrenzung der Kontamination des Regenwassers durch die Wahl unbedenklicher Materialien für Dach- und Verkehrsflächen (Merkblatt DWA-M 153 des Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V.)
• oberirdische, offene Zuleitungsrinne(n)
• Muldentiefe bis 30 cm
• versickerungsfähige Bodenschicht oberhalb der Rigole ≥ 20 cm (k_f > 1 x 10^-5 m/s)

Vorteile

• Förderung der Grundwasserneubildung und Verdunstung
• Entlastung der Kanalisation im Starkregenfall
• Einsparung von Abwasserentsorgungsgebühren

Hinweise

• Abstand zum Gebäude sollte das 1,5-fache der Baugrubentiefe nicht unterschreiten, um erhöhte Feuchteeinwirkung zu vermeiden
• eine Reduzierung des Flächenbedarfs kann durch die Anordnung eines Muldenüberlaufs erreicht werden, mit dem überschüssiges Wasser bei Starkregen direkt in den Rigolenspeicher eingeleitet wird
• durch Vernetzung mehrerer Mulden-Rigolen-Elemente mittels geschlossener Rohre und gegebenenfalls einem Drosselschacht (in Reihen- oder Parallelschaltung) entsteht ein Mulden-Rigolen-System
• Laub und abgestorbene Biomasse regelmäßig entfernen, Rigole regelmäßig inspizieren/warten
• eine Planungshilfe für Versickerungsanlagen bietet das Arbeitsblatt DWA-A 138-1 des Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. (DWA)

Wie gehe ich vor?

1. Bestimmung der Durchlässigkeit des Untergrundes mittels Bodengutachten oder Abschätzung durch eigene Versickerungsversuche (Anleitung siehe Ratgeber Mit Regenwasser wirtschaften).
2. Ermittlung des mittleren Grundwasserflurabstandes: Abstand zwischen der Sohle der Versickerungsanlage und dem mittleren höchsten Grundwasserstand muss mindestens einen Meter betragen.
3. Eigenverantwortliche Prüfung mit der Checkliste Erlaubnisfreiheit, ob eine erlaubnisfreie Versickerung möglich ist.
4. Wenn erlaubnispflichtige Versickerung: Antrag auf wasserrechtliche Erlaubnis 2-fach bei der Unteren Wasserbehörde im Umweltamt einreichen.
5. Bei Vorliegen der wasserrechtlichen Erlaubnis (falls notwendig) und nach Abschluss der Umsetzung: Verschluss der stillgelegten Entwässerungsanlage zum Anschlusskanal (inklusive schriftlicher Anzeige an die Stadtentwässerung) und Änderungsmitteilung an die Stadtentwässerung, damit Niederschlagswassergebührenverminderung oder -erlass vollzogen werden kann.

Ansprechpartner

Bei Umsetzung von Versickerungslösungen können Ihnen Freiraumplaner oder Garten- und Landschaftsbauunternehmen behilflich sein.
